ZS系列振动筛

本机是参照国外同类产品原理,根据国内情况而自行设计的,其特点是
       1、在振网下面安装无数个球状玛瑙球,帮助振动,并增加频率。
       2、在振动电机上下轴装有两重锤,调节两重锤间夹角,能使物料在网上生 多种运动方向不同的旋涡,使物料进行有效的筛选。(可根据用户要求调节)
       3、要求连续进料,连续出料。杂料、粗料和筛送的正品料能自动排出,不堵筛网,粉末不飞扬。
       4、换网简单,而且筛网采用特殊结构,网紧、使用寿命长。
       5、凡同物料接触部件均采用不锈钢制造。
       6、体积小、移动方便、效力高,底部可装万向轮,随时移动。
       7、本产品设计精巧,筛粉精细,适用于任何粉类、粘液类的分级,全封闭结构,无粉尘飞扬,噪音低。

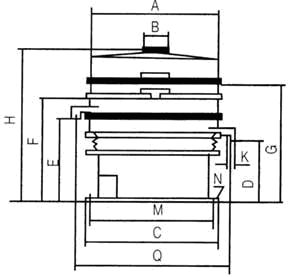

ZS型旋振筛产品外形及安装尺寸


       注:A:筛机直径 B:进料口直径 C:底座外径 D:底格出料口离地高度 E:第二个出料口离地高度
         F:第三个出料口离地高度 G:第四个出料口离地高度 K:出料口直径 M:底座内径N:地脚孔数及孔径 Q:出料口间距
       另:单层筛无FG项目   两层筛无G项目
技术参数
型号 A B C D E F G K M N Q 单层全高 双层全高 三层
全高
ZS-600 Φ600 Φ200 Φ540 430 560 690 820 Φ100 Φ490 4-Φ18 Φ800 820 950 1080
ZS-800 Φ800 Φ200 Φ680 430 560 690 820 Φ100 Φ630 4-Φ18 Φ1080 820 950 1080
ZS-1000 Φ970 Φ300 Φ800 480 630 780 930 Φ150 Φ750 4-Φ18 Φ1286 920 1070 1220
ZS-1200 Φ1170 Φ300 Φ955 480 630 780 930 Φ150 Φ905 4-Φ20 Φ1500 920 1070 1220
ZS-1500 Φ1470 Φ300 Φ1190 570 740 910 1080 Φ200 Φ1120 4-Φ24 Φ1860 1040 1210 1380
ZS-1800 Φ1770 Φ300 Φ1520 560 750 9200 1090 Φ250 Φ1440 4-Φ24 Φ2334 1050 1220 1390
ZS-2000 Φ1970 Φ350 Φ1640 560 750 920 1090 Φ300 Φ1560 4-Φ24 Φ2516 1050 1220 1390
Φ450型   Φ450 Φ480 280       180 Φ446 4-Φ11 390 590
旋振筛产品的安装与调试
       (一)设备应有稳定的基础。当设备安装于一般地面或水泥基础上时,可以不设置地脚螺栓。当设备安装于钢结构架台之上时,应用螺栓紧固于结构体上,而且钢结构架台应有一定的钢度。
       (二)设备出厂前已将筛网装妥,使用过程中的筛网更换可自己更换。
       (三)开机前,应先检查各压紧螺栓的紧固程度,及各料口的位置是否与接料器对正,并观察振动电机是否能正常转动及弹簧受力有无阻碍,检查各层筛网是否压紧。
       (四)当旋振筛接入电气控制盘之前,应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注:否则应改变相序)运转是否正常,有无异噪声。
       (五)调节振动电机上下偏心块的相位角,以适应各种物料筛分情况。
