卧式球磨机当前位置:首页 > 产品中心 >球磨系列 > 卧式球磨机 >

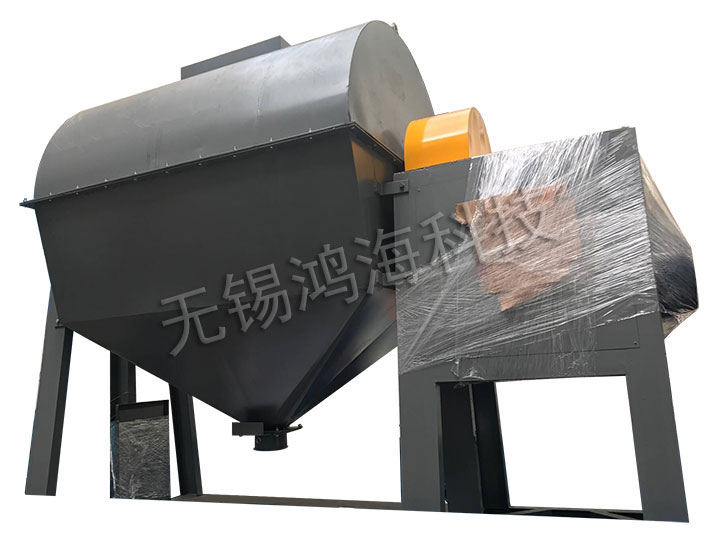

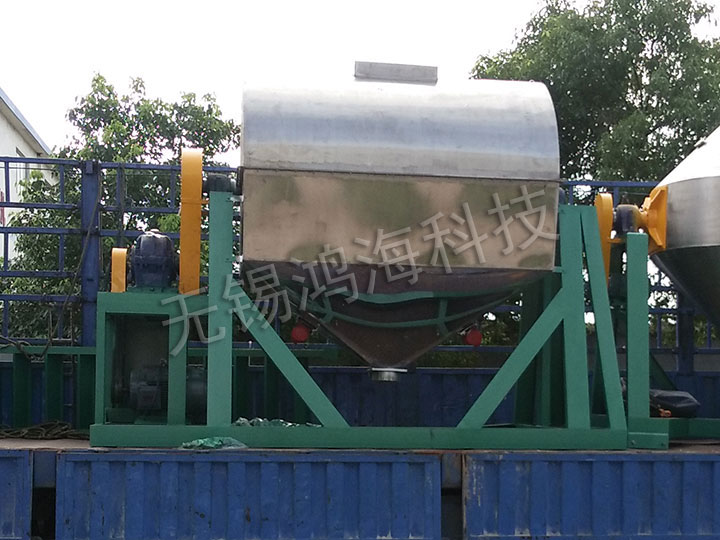

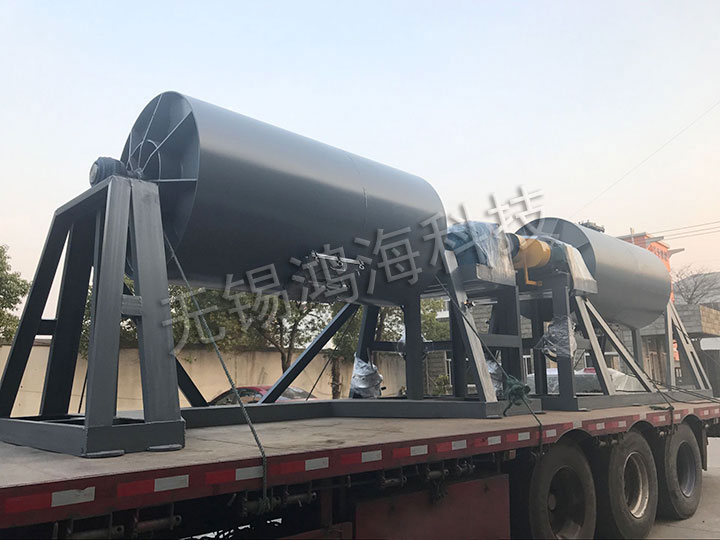

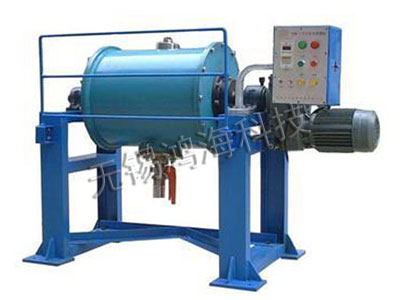

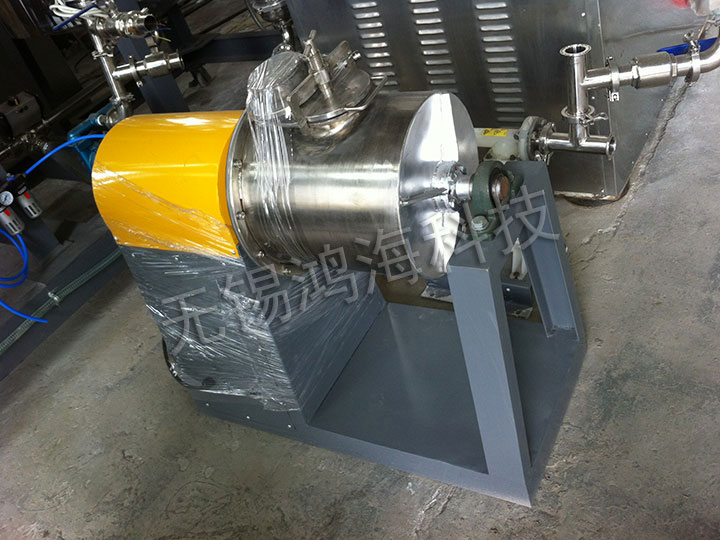

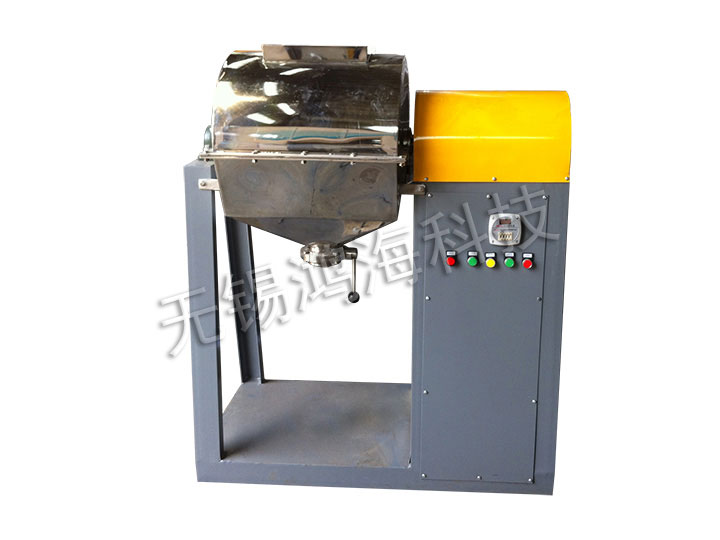

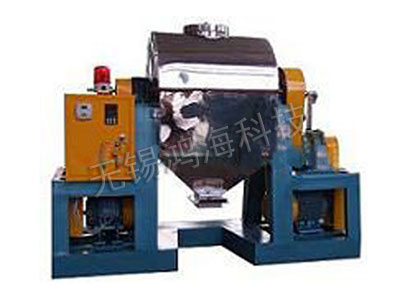

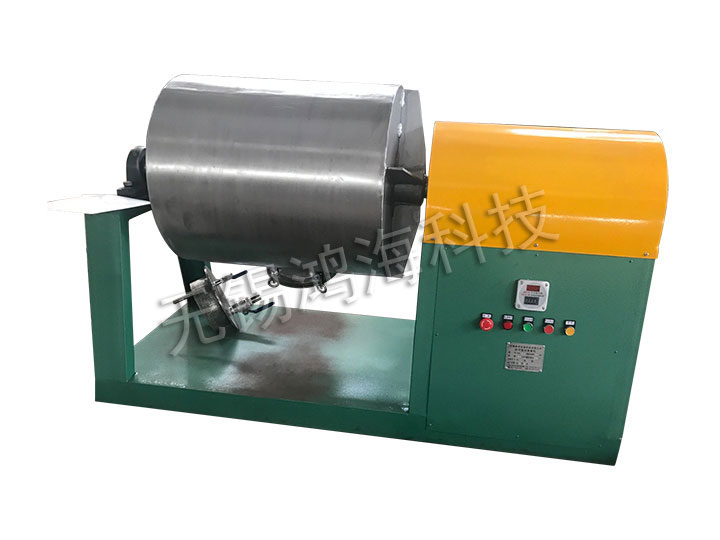

       卧式球磨机是一种比较老的常规型球磨机,由一个水平放置并能旋转的圆筒和放在筒中的一些球组成的。圆筒一般是钢制的,也有为特殊需要而用瓷、石等材料作内衬的;球也是这样,有钢制和瓷制的,甚至有采用鹅卵石的。需要研磨的墨料连同球一起在圆筒中旋转,由于球的作用,墨料便被粉碎和分散。

产品概述:
       卧式球磨机是硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属、石英沙以及玻璃陶瓷等生产行业进行干式或湿式粉磨的重要设备。

工作原理:
       为卧式筒形旋转装置,外沿齿轮、链轮或皮带传动,两仓格子型球磨机。物料由送料机经入料中空轴螺旋均匀地进入球磨机仓,内装三种不同规格的球介,筒体转动产生离心力将球介带到一定高度后落下,对物料产生重击和研磨作用。物料在仓达到粗磨后,经单层隔仓板进入第二仓,该仓内装有四种不同规格的球介,将物料进一步研磨。粉状物通过出料口筛栏板排出,进入振动筛粉机进行分级完成粉磨作业。

结构特点:
       本机由送料机、出料部、回转部、传动部、分级部等主要部分组成。中空轴采用铸钢件,内衬可按用户要求制作,设备运转平稳,工作可靠。

日常保养:
       卧式球磨机使用保养
       1、将设备平放在打好的基础上,用螺栓紧固。
       2、开车前检查各转动部位是否运转灵活,电机电器接线端是否牢固可靠,减速机是否加足润滑油。
       3、停车后及时清洗,以防物料干皮、结固,影响下次开车。
       4、该机装好后,研磨介质在没加物料前,禁止开车。

主要技术参数:
型号 容积 ΦD L 电动机 转速 入料口 出料阀
WM-60 60L Φ420 420 0.75-1.1 46 180 1〞
WM-100 100L Φ500 520 1.1-1.5 40 180 1.5〞
WM-200 200L Φ650 630 2.2-3.7 35 180 1.5〞
WM-300 300L Φ720 750 3.7-5.5 31 180 1.5〞
WM-500 500L Φ870 870 5.5-7.5 28 230 2〞
WM-800 800L Φ1010 1010 5.5-11 28 230 2〞
WM-1000 1000L Φ1090 1090 7.5-15 21 300 2〞
WM-1500 1500L Φ1250 1250 11-18.5 18 400 2.5〞
WM-2000 2000L Φ1370 1370 15-37 18 400 2.5〞
WM-3000 3000L Φ1570 1570 18.5-55 16 500 3〞
WM-5000 5000L Φ1860 1860 37-75 16 500 3〞
