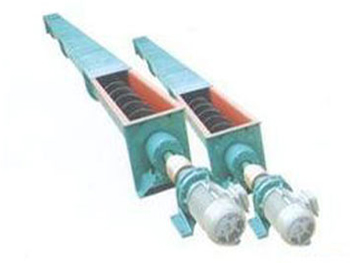

U型螺旋输送机

      U型螺旋输送机概述
      U型螺旋输送机便于中间装料和卸料,输送方向可逆向,也可同时向相反两个方向输送。输送过程中还可对物料进行搅拌、混合、加热和冷却等作业。通过装卸闸门可调节物料流量。但不宜输送易变质的、粘性大的、易结块的及大块的物料。使用中要保持料槽的密封性及螺旋与料槽间有适当的间隙。螺旋输送机通常由螺旋输送机本体、进出装置、驱动装置三大部分组成。
      螺旋输送机本体由头节、中间节、尾节三部分组成。一般情况下,出厂总装时将螺旋输送机中间节按长度长短依次排列,最长的中间节靠近头节,相同长度的中间节则挨在一起,如果有特殊要求,则在订货时给出排列顺序。
      在螺旋输送机头节内装有支推轴承承受轴向力,在中间节和尾节内装有用轴承支承螺旋轴,此外,在螺旋输送机尾节内还装有可轴向移动的径向轴承以补偿螺旋轴长度的误差和适应温度的变化。
      U型螺旋输送机规格及特点
      螺旋直径从200毫米到500毫米,共有五种规格,长度从4米到70米,每隔0.5米一档,选型时符合标准公称长度,特殊需要可在选配节中另行提出。
      螺旋机本体由头节、中间节、尾节三部分组成。一般情况下,出厂总装时将螺旋输送机中间节按长度长短依次排列,最长的中间节靠近头节,相同长度的中间节则挨在一起,如果有特殊要求,则在订货时给出排列顺序。
      在螺旋输送机头节内装有支推轴承承受轴向力,在中间节和尾节内装有用轴承支承螺旋轴,此外,在螺旋输送机尾节内还装有可轴向移动的径向轴承以补偿螺旋轴长度的误差和适应温度的变化。但不宜输送易变质的、粘性大的、易结块的及大块的物料。使用中要保持料槽的密封性及螺旋与料槽间有适当的间隙。
      主要技术规范
型号
规格

螺旋
直径
mm
D

螺距
mm
s

转速
r/min
n
标准体积输送量 转速
r/min
标准体积输送量 转速
r/min
标准体积输送量 转速
r/min
标准体积输送量
Iv(m3/h) Iv(m3/h) Iv(m3/h) Iv(m3/h)
0.45 0.33 0.15 n 0.45 0.33 0.15 n 0.45 0.33 0.15 n 0.45 0.33 0.15

LS100 100 100 140 3.0 2.2 1.0 112 2.4 1.7 0.8 90 1.9 1.4 0.6 71 1.5 1.1 0.5
LS125 125 125 125 5.2 3.8 1.7 100 4.1 3.0 1.4 80 3.3 2.4 1.1 63 2.6 1.9 0.9
LS160 160 160 112 9.7 7.1 3.2 90 7.8 5.7 2.6 71 6.2 4.5 2.1 56 4.9 3.6 1.6
LS200 200 200 100 16.9 12.4 5.6 80 13.5 9.9 4.5 63 10.7 7.8 3.6 50 8.5 6.2 2.8

LS250 250 250 90 29.7 21.8 9.9 71 23.5 17.2 7.8 56 18.5 13.6 6.2 45 14.9 10.9 5.0
LS315 315 315 80 52.9 38.8 17.6 63 41.6 30.5 13.9 50 33.1 24.2 11.0 40 26.4 19.4 8.8
LS400 400 355 71 85.3 62.5 28.4 56 67.3 49.3 22.4 45 54.1 39.6 18 36 43.2 31.7 14.4

LS500 500 400 63 133.2 97.7 44.4 50 105.8 77.6 35.3 40 84.6 62.0 28.2 32 67.7 49.6 22.6
LS630 630 450 50 188.9 138.5 63.0 40 151.1 110.8 50.4 32 120.9 88.6 40.3 25 94.4 69.3 31.5
LS800 800 500 40 270.7 198.5 90.2 32 216.6 158.8 72.2 25 169.2 124.1 56.4 20 135.4 99.3 45.1


LS1000 1000 560 32 379.0 277.9 126.3 25 296.1 217.1 98.7 20 236.9 173.7 79.0 16 189.5 139.0 63.2
LS1250 1250 630 25 520.5 381.7 173.5 20 416.4 305.4 138.8 16 333.1 244.3 111.0 13 270.7 198.5 90.2

物料块度 物料磨琢性 充填系数 K A
粉状 无磨琢性 半磨琢性 0.35-0.40 0.0415 75
粉状 磨琢性 0.25-0.30 0.0565 35
小块状 a<60mm 无磨琢性 半磨琢性 0.25-0.30 0.0537 45
小块状 a<60mm 磨琢性 0.20-0.25 0.0645 25
